Hướng dẫn cấu hình Stacking trên Cisco Catalyst 1300 Series qua WebUI

26/12/2025

1. Giới thiệu

Cisco Catalyst 1300 Series cung cấp tính năng Stacking (xếp chồng) thông qua cổng uplink 10G SFP+, cho phép kết nối tối đa 8 switch trong một Stack. Khi đó, toàn bộ Stack sẽ được quản lý như một switch duy nhất với một địa chỉ IP.

Lợi ích của Stacking:

Đơn giản hóa quản trị: quản lý nhiều switch như một thiết bị.
Khả năng mở rộng: dễ dàng bổ sung thêm switch mới vào Stack.
Tăng độ sẵn sàng: chế độ Ring hỗ trợ dự phòng khi có sự cố.

2. Các model hỗ trợ Stacking

Các switch được chia thành 2 nhóm Family. Switch chỉ có thể Stack với những model trong cùng Family. Stack chéo giữa các Family khác nhau không được hỗ trợ.

Family 1	Family 2
C1300-16P-4X	C1300-12XT-2X
C1300-24T-4X	C1300-12XS
C1300-24P-4X	C1300-16XTS
C1300-24FP-4X	C1300-24XS
C1300-48T-4X	C1300-24XT
C1300-48P-4X	C1300-24XTS
C1300-48FP-4X
C1300-8MGP-2X
C1300-24MGP-4X
C1300-48MGP-4X

3. Mô hình kết nối Stack

Chain (chuỗi): kết nối nối tiếp, cấu hình đơn giản nhưng không có dự phòng.
Ring (vòng): khuyến nghị sử dụng vì có khả năng dự phòng khi một switch hoặc cổng stack bị lỗi.

4. Các bước cấu hình Stacking trên WebUI

Bước 1: Truy cập cấu hình

Đăng nhập WebUI.
Vào menu: Administration → Stack Management.

Bước 2: Chọn cổng Stack

Tích chọn cổng 10G SFP+ muốn sử dụng làm Stack Port.
Khi chọn thành công, cổng sẽ hiển thị màu vàng.

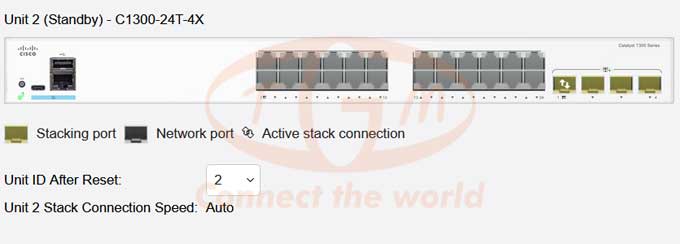

Bước 3: Gán Unit ID

Trong mục Unit ID After Reset, chọn Unit ID cho switch.
Mặc định là Auto.
Switch Active đầu tiên sẽ có Unit ID = 1.

Bước 4: Áp dụng cấu hình

Chọn Apply and Reboot.
Switch sẽ khởi động lại để áp dụng cấu hình.

Bước 5: Lặp lại với switch 2

Truy cập WebUI của switch thứ 2.
Chọn Unit ID = 2.
Chọn Apply and Reboot, chờ switch khởi động lại.

Bước 6: Kết nối Stack

Dùng cáp DAC hoặc module SFP+ để kết nối các cổng stack theo mô hình Chain hoặc Ring.

Bước 7: Kiểm tra Stack

Vào lại Administration → Stack Management để kiểm tra trạng thái Stack.
Tại đây, bạn sẽ thấy danh sách switch thành viên và Unit ID tương ứng.

5. Kết luận

Với vài thao tác đơn giản trên WebUI, bạn có thể triển khai Stacking cho Cisco Catalyst 1300 Series, giúp việc quản lý hệ thống mạng trở nên tập trung, linh hoạt và có tính dự phòng cao. Khi cần mở rộng, chỉ cần lặp lại các bước cấu hình cho switch mới và thêm vào Stack hiện tại.
